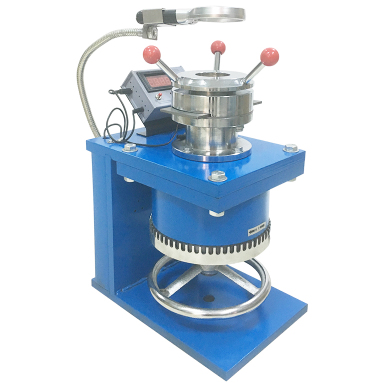

一、色漆及清漆涂層杯突試驗儀適用范圍
色漆及清漆涂層杯突試驗儀依據國際標準ISO1520和國家標準GB9753—88設計制造的輕型涂層杯突試驗儀適用于測評色漆清漆及有關產品的涂層（單層或配套體系涂層）在標準規定的實驗方法下，進行壓陷試驗，使之逐漸變形后，其涂層的抗開裂或與金屬底材分離的性能，評定涂層通過或不通過。也可逐漸增加壓陷深度，以測定涂層剛出現開裂或開始脫離底材的最小深度。
二、色漆及清漆涂層杯突試驗儀技術指標
1、壓陷直徑：20mm
2、壓陷最大深度：10mm
3、壓陷精度：0.05mm
4、數顯分度值：0.01mm
5、最大壓陷力：1000N
6、試片規格：70mm*70mm*0.3mm~1.25mm
三、試驗程序及操作方法
1、試片的制備
（1）試片成方形，其尺寸為70mm*70mm*0.3mm~1.25mm
（2）試片的材質應是磨光鋼板，并符合GB9271要求，試片應平整沒有變形。
（3）試片按標準要求制備涂層，進行干燥，測量其厚度。在溫度23±2°C，相對濕度50±5%的環境下，進行狀態調節至少16小時后方可投入試驗。
2、操作方法
（1）單面涂層板的試驗：——自動調零
將試驗機手輪朝下降方向（順時針?lè)较颍┬降祝蓜?dòng)試驗機上部試片壓緊裝置，將單面涂層試板金屬面朝下，涂層面朝上插入試驗機上部的夾縫中，并使沖頭對準該試片的中心軸線，緊固壓緊裝置。按一下儀表紅色清零按鈕，顯示器顯示為零。以0.2±0.1mm/s（即2~3秒一圈）的速度向上升方向（逆時針?lè)较颍┺D(zhuǎn)動手輪。當讀數到達0.40mm左右時，沖頭碰到試板金屬面，顯示器自動顯示零點，此時儀器紅燈亮。再繼續轉動手輪，顯示器讀數即為上升高度，也就是壓陷深度，進行中不可逆轉，否則讀數不準。
（2）雙面涂層板的試驗，——手動調零
將試驗機手輪朝下降方向（順時針?lè)较颍┬降祝蓜?dòng)試驗機上部試片壓緊裝置，用隨機的調零鋼板插入試驗機上部的夾縫中，緊固壓緊裝置。按一下儀表紅色按鈕，使顯示器顯示為零。以上升方向（逆時針?lè)较颍┺D(zhuǎn)動手輪，當讀數接近1.80mm時，放慢速度。當儀器紅色燈亮?xí)r，也就是顯示器為零時，停止轉動手輪。松開壓緊裝置，再手動清零（按一下儀表紅色按鈕），以0.2±0.1mm/s速度向上升方向轉動手輪，顯示器讀數為上升高度也就是壓陷深度。
（3）以校正過的視力或10倍放大鏡，檢查試片上的涂層是否開裂或從底材上分離。
（4）上述程序應在兩塊單獨的試片上進行，若結果不同，應補充試驗，至兩塊試片結果一致。若底材出現裂紋，則該實驗結果無效。
3、色漆及清漆涂層杯突試驗儀測定引起破壞的最小程度
（1）當試片上的涂層第一次出現開裂，或涂層從底材上分離時，沖頭停止移動（顯示器上的數字為推進深度）上述試驗需在同一種的底材上重復進行，以驗證其結果，直至一致。
|
