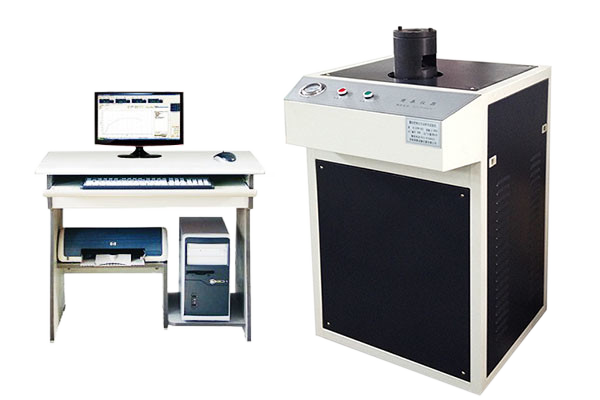

杯突試驗(yàn)機(jī)采用機(jī)電一體化設(shè)計(jì)，外觀整潔、大方，是對(duì)金屬薄板和帶材進(jìn)行工藝性能試驗(yàn)的精密設(shè)備，可實(shí)現(xiàn)用國(guó)標(biāo)GB/T 4156-2007《金屬材料 薄板和薄帶埃里克森杯突試驗(yàn)》檢驗(yàn)金屬薄板和帶材在試驗(yàn)過(guò)程中的塑性變形性能，還可實(shí)現(xiàn)用GB5125-2008《有色金屬?zèng)_杯試驗(yàn)方法》檢驗(yàn)有色金屬板的各向異性。杯突試驗(yàn)機(jī)的試驗(yàn)原理是什么呢?它又是怎么實(shí)驗(yàn)的呢?下面我們就針對(duì)杯突試驗(yàn)機(jī)的試驗(yàn)原理以及該設(shè)備的試驗(yàn)操作步驟做個(gè)詳細(xì)說(shuō)明：
一、杯突試驗(yàn)機(jī)試驗(yàn)原理
所謂杯突試驗(yàn)用于測(cè)定金屬板材和帶材的冷沖壓變形性能的試驗(yàn)的儀器。將一個(gè)端部為球形的沖頭對(duì)著一個(gè)被夾緊在墊模和壓膜內(nèi)的試樣進(jìn)行沖壓形成一個(gè)凹痕，直到出現(xiàn)一條穿透裂紋，沖頭位移測(cè)得的凹痕深度即為試驗(yàn)結(jié)果。即用一定規(guī)格的鋼球或球狀沖頭，向周邊具有10kN夾緊力的試樣施加壓力，直到試樣產(chǎn)生穿透裂縫為止，此時(shí)沖頭壓入深度(mm)，即為板材的杯突值，此杯突值用來(lái)判斷材料的塑性變形性能。
沖杯試驗(yàn)是使薄板、帶材的圓片(?60 )試樣壓緊于壓邊圈與沖模之間，在沖頭施加的沖力作用下，沿徑向產(chǎn)生延伸及彎曲塑性變形而一次拉延成圓柱杯，用來(lái)測(cè)定材料以制耳率為標(biāo)志的各向異性。
二、杯突試驗(yàn)機(jī)的試驗(yàn)操作步驟
1、 先了解杯突試驗(yàn)機(jī)的結(jié)構(gòu)、原理和操作方法，了解各按鈕的作用;
2、 按下表選好杯突實(shí)驗(yàn)?zāi)＞卟y(cè)量試樣寬度，厚度記錄入表， 杯突實(shí)驗(yàn)?zāi)＞吲c試樣尺寸關(guān)系及試樣寬度、試樣厚度、沖頭直徑、上模孔徑、墊板孔徑等。
3、 裝好模具：把凹模裝在實(shí)驗(yàn)機(jī)的凹模座上;把凸模座裝到中心活塞上，把壓邊圈放 在壓邊活塞上，壓邊圈上的凸梗和壓邊活塞上的溝槽是壓邊圈的定位部分;
4、杯突試驗(yàn)機(jī)試樣準(zhǔn)備：杯突實(shí)驗(yàn)只適用于厚度0.2～2mm的金屬薄板，在BHB-80A上的杯突試 樣毛坯為方形，寬度不大于90×90±1mm。試樣毛坯應(yīng)平整無(wú)傷痕，邊緣不應(yīng)有毛刺。
5、 把試樣清洗干凈，在試樣與沖頭接觸的一面和沖頭球面上涂上潤(rùn)滑油，把試樣放在 壓邊圈上。壓邊圈上構(gòu)成正方形的溝槽是試樣毛坯定位線，把試樣毛坯對(duì)線放置即可。
6、 把杯突試驗(yàn)機(jī)上的凹模座放置于模筒中。按下壓邊按鈕，調(diào)整壓邊液壓手柄，使壓邊液 壓達(dá)到2.6MPa(壓邊力=100±1.0KN)。
7、 杯突試驗(yàn)機(jī)按中心活塞上行按鈕，注意觀察試樣。當(dāng)試樣圓頂附近出現(xiàn)有能夠透光的裂縫時(shí)， 迅速停止中心活塞。 擰動(dòng)電液控制器上面的旋鈕，使小電流表回零，能夠停止中心活塞。按下停止壓邊的按鈕，更為及時(shí)。
8、 按停脹形開關(guān)按鈕，起動(dòng)抽油回程開關(guān)，按下模座升降開關(guān)，把模座升起，取出試 件。 9、 重復(fù)步驟5～8，每種材料應(yīng)做兩次以上實(shí)驗(yàn)，將所得杯突深度的算術(shù)平均值，作為 該材料的杯突深度值。
10、實(shí)驗(yàn)完畢后，將模具拆下。
了解了杯突試驗(yàn)機(jī)的試驗(yàn)原理以及該設(shè)備的試驗(yàn)操作步驟之后，操作人員在使用試驗(yàn)機(jī)的時(shí)候一定要按照說(shuō)明書的流程規(guī)范使用。否則很容易造成機(jī)器故障及人員傷害等險(xiǎn)情。如果您在使用操作中有什么問(wèn)題，可以通過(guò)網(wǎng)頁(yè)撥打本公司的服務(wù)熱線，本公司技術(shù)人員會(huì)為您一一解答。
|
